QGAII-32,QGAII-40,QGAII-50,QGAII-63,QGAII-80,QGAII-100,QGAII-125,QGAII-160,QGAII-200,QGAII-250,QGAII-320,氣缸

一、特點：
設計采用“ＩＳＯ”國際標準，新的緩沖結構和新的密封型式，性能先進可靠，壽命長久耐用。
ＱＧＢⅡ帶可調緩沖，ＱＧＡⅡ無緩沖裝置?；钊麠U表面鍍鉻。
多種安裝形式，使用安裝方便，應用廣泛。活塞運動速度５０～５００ｍｍ／ｓ。
二、圖形符號：

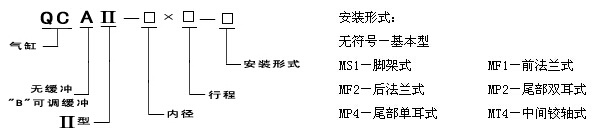

三、型號說明：

四、技術參數：

氣缸內徑 (Ф)	行程范圍 (mm)		工作壓力范圍 (MPa)	周圍介質溫度 (℃)	理論作用力(N) (壓力為0.4MPa時計算)
氣缸內徑 (Ф)	QGBII	QGAII	工作壓力范圍 (MPa)	周圍介質溫度 (℃)	拉力	推力
32	≥50 ≤500	>0 ≤600	0.15～1	-25-80 （在不結凍條件下）	276	322
40	≥50 ≤600	>0 ≤600			422	502
50	≥60 ≤600	>0 ≤600			589	785
63	≥60 ≤800	>0 ≤800			1050	1246
80	≥80 ≤1200	>0 ≤1200			1688	2010
100	≥80 ≤1200	>0 ≤1200			2819	3140
125	≥100 ≤3000	>0 ≤3000			4404	4906
160	≥120 ≤3000	>0 ≤3000			7253	8038
200	≥120 ≤3000	>0 ≤3000			11775	12560
250	≥120 ≤3000	>0 ≤3000			18086	19625
320	≥120 ≤3000	>0 ≤			29610	32154

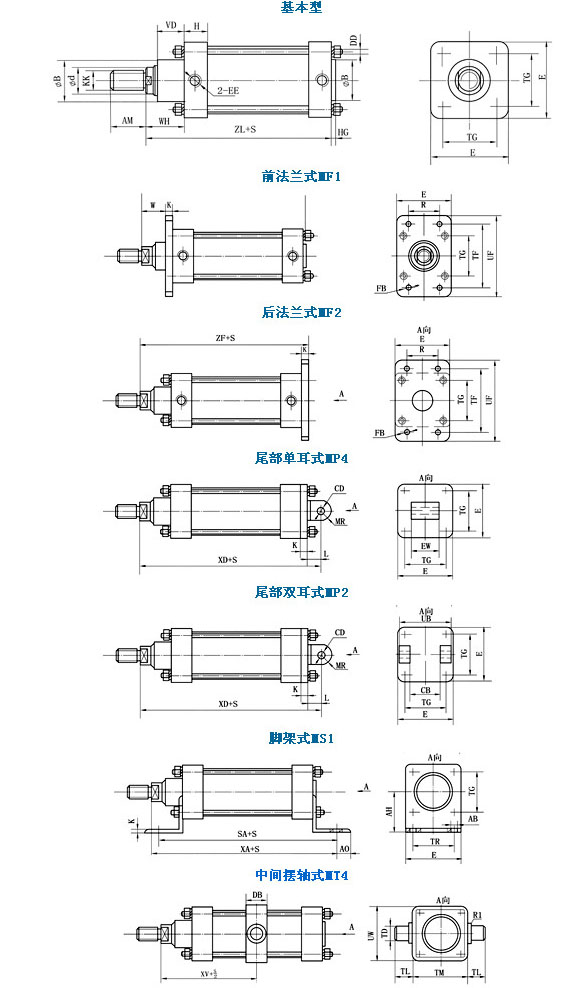

五、外形及安裝尺寸：

缸徑 (Ф )	KK	D (Ф )	B (Ф )	EE	DD	AM		WH		ZL		HG	TG	E	VD
缸徑 (Ф )	KK	D (Ф )	B (Ф )	EE	DD	BII	AII	BII	AII	BII	AII	HG	TG	E	BII	AII
32	M10*1.25	12	26	M10*1	M5	22	14	26	22	120	94	3	34	48	17	10
40	M12*1.25	16	34	M14*1.5	M6	24	16	30	25	135	110	3	40	55	21	10
50	M16*1.5	25	45	M14*1.5	M6	32	22	35	25	145	110	3	48	65	26	10
63	M16*1.5	25	45	M18*1.5	M8	32	22	37	25	158	130	3	60	80	25	10
80	M20*1.5	32	55	M18*1.5	M10	40	28	46	29	174	134	4	75	100	33	14
100	M20*1.5	32	55	M22*1.5	M10	40	28	51	29	189	155	4	90	115	34	14
125	M27*2	40	65	M22*1.5	M12	54	36	65	34	225	175	4	112	145	40	14
160	M36*2	50	80	M27*2	M16	72	50	80	35	260	196	4	145	190	48	15
200	M36*2	50	80	M27*2	M16	72	50	95	40	275	210	5	180	225	55	20
250	M42*2	70	110	M33*2	M20	84	56	110	45	300	225	5	225	280	71	25
320	M48*2	90	125	M33*2	M24	96	63	125	54	335	254	5	280	350	85	25

缸徑 (Ф )	W		UF	TF	R	FB	K	ZF		EW	CD	MR	L	XD		UB	CB H12	H
缸徑 (Ф )	BII	AII	UF	TF	R	FB	K	BII	AII	b12	H9	MR	L	BII	AII	UB	CB H12	BII	AII
32	16	12	80	64	32	7	10	130	100	26	10	10	12	142	112	45	26	22	16
40	20	15	90	72	36	9	10	145	120	28	12	12	15	160	135	52	28	25	20
50	25	15	110	90	45	9	10	155	120	32	12	12	15	170	135	60	32	25	20
63	25	13	125	100	50	9	12	170	140	40	16	15	20	190	160	70	40	30	25
80	30	13	155	126	63	12	16	190	150	50	16	15	20	210	170	90	50	35	25
100	35	13	180	150	75	14	16	205	170	60	20	20	25	230	196	110	60	35	30
125	45	14	215	180	90	16	20	245	195	70	25	25	30	275	226	130	70	40	35
160	60	15	270	230	115	18	20	280	216	90	30	30	35	315	251	170	90	45	40
200	70	15	315	270	135	22	25	300	235	90	30	30	35	335	270	170	90	45	40
250	80	15	385	330	165	26	30	330	255	110	40	40	45	375	300	200	110	49	44
320	90	19	470	400	200	33	35	370	289	120	45	45	50	420	339	220	120	55	50

缸徑 (Ф )	AH	TR	AB	SA		XA		AO	K1	UW	TD	R1	TL	TM	XV		DB	QGBII 重量Kg
缸徑 (Ф )	AH	TR	AB	BII	AII	BII	AII	AO	K1	UW	TD	R1	TL	TM	BII	AII	DB	QGBII 重量Kg
32	32	32	7	142	116	144	114	11	4	46	12	1	12	50	73	56	25	1.16+0.0042S
40	36	36	9	161	141	163	138	12	5	58	16	1.5	16	63	82.5	67.5	30	1.81+0.0055S
50	45	45	9	170	145	175	140	15	6	70	16	1.5	16	75	90	67.5	30	2.81+0.0088S
63	50	50	9	185	169	190	160	13	6	85	20	1.5	20	90	97.5	75.5	35	4.43+0.0106S
80	63	63	12	210	187	215	175	19	8	105	20	1.5	20	110	110	81.5	35	8.14+0.0173S
100	71	75	14	220	208	230	196	19	8	126	25	2	25	132	120	92	45	10.92+0.0244S
125	90	90	16	250	231	270	220	25	8	155	25	2	25	160	145	104.5	45	19.56+0.0334S
160	115	115	18	300	281	320	256	20	10	195	32	2	32	200	170	115.5	60	41.72+0.0581S
200	135	135	22	320	310	345	280	30	12	240	32	2	32	250	185	125	60	59.98+0.0688S
250	165	165	26	350	340	380	305	35	14	300	40	3	40	320	205	135	70	97.64+0.1049S
320	200	200	32	390	380	425	344	35	16	380	50	3	50	400	230	154	80	173.99+0.2533S
