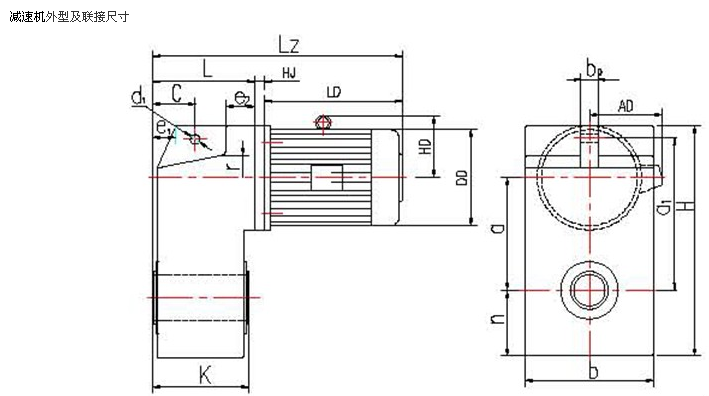

QS06,QSC08,QSC10,QSC12,QSE16,QSE20,QSE25,QSC16,QSC20,QSC25,QSE08,QSE10,QSE12,減速機
|
機座號
|
尺 寸
|
|||||||||
|
a
|
a1
|
b
|
b0
|
C
|
d1
|
e
|
f
|
H
|
k
|
|
|
QSC08
|
200
|
288
|
210
|
26
|
79.25
|
φ22
|
105
|
95
|
423
|
188
|
|
QSC10
|
225
|
325
|
274
|
26
|
86
|
φ22
|
137
|
125
|
490
|
208
|
|
QSC12
|
280
|
406
|
346
|
36
|
107.25
|
φ26
|
173
|
150
|
612
|
255
|
|
QSC16
|
355
|
485
|
400
|
46
|
114.25
|
φ34
|
200
|
180
|
760
|
264
|
|
QSC20
|
470
|
625
|
500
|
50
|
141.25
|
φ40
|
250
|
220
|
930
|
318
|
|
QSC25
|
580
|
777
|
620
|
70
|
160.25
|
φ40
|
310
|
275
|
1160
|
356.5
|
|
機座號
|
尺 寸
|
|||||||||
|
n
|
r
|
DD
|
LD
|
HD
|
AD
|
LZ
|
質量
|
|||
|
QSC08
|
105
|
28
|
由配套電機定
|
Lz=L+LH+LD
(尺寸LH見附表)
|
60
|
|||||
|
QSC10
|
127
|
56
|
86.7
|
|||||||
|
QSC12
|
160
|
70
|
169.58
|
|||||||
|
QSC16
|
220
|
85
|
252
|
|||||||
|
QSC20
|
250
|
100
|
420
|
|||||||
|
QSC25
|
310
|
125
|
984
|
|||||||
附表：減速器與電機接盤高度尺寸HJ與電機機座號對應關系表
|
QSC08
|
QSC10
|
QSC12
|
QSC16
|
QSC20
|
QSC25
|
|
|
80
|
54
|
59
|
79
|
|||
|
90
|
64
|
69
|
89
|
|||
|
100
|
72
|
77
|
97
|
83
|
93
|
|
|
112
|
72
|
77
|
97
|
83
|
93
|
90
|
|
132
|
77(100)
|
97120()
|
83(105)
|
93(115)
|
90(112)
|
|
|
160
|
100(128)
|
120(148)
|
107(135)
|
117(145)
|
114(142)
|
|
|
180
|
149
|
135
|
145
|
142
|
||
|
200
|
135
|
145
|
142
|
|||
|
225
|
165
|
175
|
172
|
說明：1，表中質量為不含電機的減速器的質量；
2，電機可通過接盤、聯軸器與減速器聯結，也可直接與減速器相連接，用戶可根據自行需要選配接盤；
3，減速器與機座號為132、160的電機配套組裝時，若電機不是我公司配套組裝時，附表中的接盤高度尺寸HJ用括號內的數值。
|
QSC型減速機輸出軸的聯接形式有漸開線花鍵空心軸（標準輸出型式）、平鍵空心軸、鎖緊盤空心軸和實心平鍵軸等。

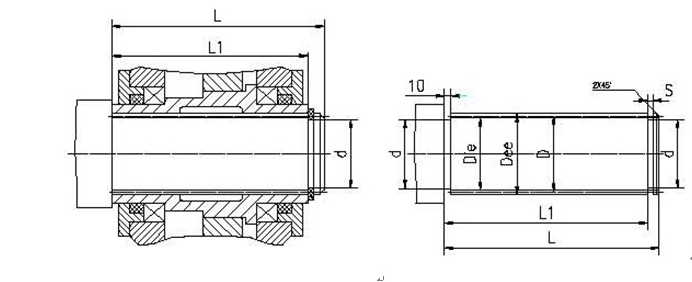

1.漸開線花鍵空心軸的聯接與尺寸：
|
|
機座號
|
花鍵副
|
外花鍵大徑Dee
|
外花鍵中徑D
|
外花鍵小徑Die
|
L
|
L1
|
d
|
S
|
|
QS06
|
INT/EXT21Z×2m×30P×6H/6h（GB3478.1-83）
|
φ44-0.10-0.15
|
φ42
|
φ39-0.05-0.10
|
167
|
161
|
φ37.5
|
1.7
|
|
QS（C、E）08
|
INT/EXT24×2m×30P×6H/6h（GB3478.1-83）
|
φ50-0.10-0.20
|
φ48
|
φ45-0.05-0.10
|
195
|
188
|
φ42.5
|
1.7
|
|
QS（C、E）10
|
INT/EXT31×2m×30P×6H/6h（GB3478.1-83）
|
φ64-0.10-0.20
|
φ62
|
φ59-0.05-0.15
|
215
|
208
|
φ57
|
2.2
|
|
QS（C、E）12
|
INT/EXT27×3m×30P×6H/6h（GB3478.1-83）
|
φ84-0.10-0.25
|
φ81
|
φ76.5-0.05-0.15
|
262
|
255
|
φ75
|
2.7
|
|
QS（C、E）16
|
INT/EXT35×3 m×30P×6H/6h（GB3478.1-83）
|
φ108-0.10-0.15
|
φ105
|
φ100.5-0.10-0.20
|
272
|
264
|
φ96.5
|
2.7
|
|
QS（C、E）20
|
326
|
318
|
||||||
|
QS（C、E）25
|
365
|
356.5
|
|

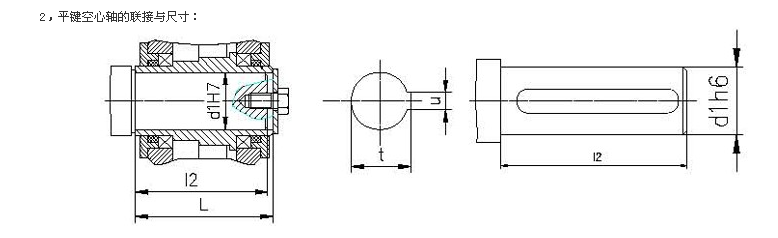

機座號
|
L
|
L2
|
M
|
d1
|
u
|
t
|
|
QS06
|
161
|
140
|
M10
|
40
|
12
|
43.3
|
|
QS（C、E）08
|
188
|
160
|
M12
|
50
|
14
|
53.8
|
|
QS（C、E）10
|
208
|
180
|
M16
|
65
|
18
|
69.4
|
|
QS（C、E）12
|
255
|
228
|
M16
|
85
|
22
|
90.4
|
|
QS（C、E）16
|
264
|
234
|
M20
|
90
|
25
|
95.4
|
|
QS（C、E）20
|
318
|
288
|
M24
|
100
|
28
|
106.4
|
|
QS（C、E）25
|
356.5
|
326
|
M24
|
110
|
28
|
116.4
|
|
機座號
|
L
|
L1
|
L2
|
d0
|
A
|
A1
|
d
|
D
|
推薦鎖緊盤型號
（JB/ZQ4194-98）
|
|
QS（C、E）10
|
240
|
65
|
60
|
65
|
65
|
31
|
75
|
138
|
SP2-75×138
|
|
QS（C、E）12
|
315
|
90
|
110
|
70
|
90
|
49
|
90
|
155
|
SP2-90×155
|
|
QS（C、E）16
|
334
|
100
|
120
|
80
|
100
|
53
|
110
|
185
|
SP2-110×185
|
|
QS（C、E）20
|
398
|
110
|
130
|
100
|
110
|
58
|
140
|
230
|
SP2-140×230
|
|
QS（C、E）25
|
445
|
120
|
140
|
110
|
125
|
62
|
155
|
263
|
SP2-155×263
|
