E-GDAC15,E-GDAC20,E-GDAC25,E-GDAC40,E-GDAC50,E-GDAC65,電動螺紋式球閥

技術參數

電動選配

E系列

電源電壓

AC220V、AC380V（其它特制）

環境溫度

-30℃～+70℃

防護等級

IP67

功能選項

防爆型

防爆等級:dIIBT3/T4

信號反饋

X1機械式無源信號，X2有源信號

帶加熱器

可在潮濕環境干燥執行器內元件

手動功能

電動執行器帶有手動開閥、關閥功能

調節型

輸入4~20mA信號，實現球閥調節功能

備注：電動參數請另參考所選配的電動執行器資料。

閥體參數

公稱壓力

PN10、PN16、PN25

連接方式

內螺紋

閥體材質

WCB、SS304、SS316、SS316L

球芯材質

WCB、SS304、SS316、SS316L

密封材料

PTFE、PPL (特選：石墨、金屬硬密封)

工作溫度

T3::-30℃～150℃（PTFE）
T6: -30℃～250℃（PPL）
T7: -30℃～350℃（石墨、金屬硬密封)

標準規范

* 設計標準：GB/T12224、GB/T8464

* 螺紋標準：G（特選：NPT、BSP、BSPT、DIN259/2999）

* 結構長度：GB/T15188.3

* 檢測與試驗：GB/T13927-1992

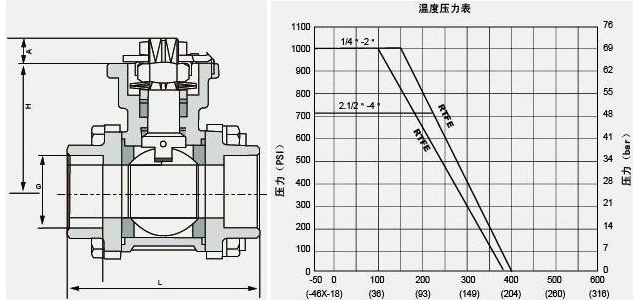

公稱壓力

型號規格

通徑DN

接口

L

H

A

連接方軸

P-氣動頭

E-電動頭

PN16

PN25

PN16

PN25

PN16、25、40
304、316
PTFE、PPL

GDAC15

15

1/2″

75

42

9

11

P032D

P052D

E06

E06

GDAC20

20

3/4″

82

48.5

9

11

P052D

P063D

E06

E06

GDAC25

25

1″

89

58.5

11

11

P063D

P063D

E06

E06

GDAC32

32

1 1/4″

113

63

11

14

P063D

P075D

E06

E06

GDAC40

40

1 1/2″

120

71

14

14

P075D

P083D

E06

E10

GDAC50

50

2″

145

78

14

17

P083D

P092D

E10

E10

GDAC65

65

2 1/2″

185

100

17

17

P092D

P105D

E15

E15

GDAC80

80

3″

210

109

17

22

P105D

P125D

E20

E20

GDAC100

100

4″

268

140

22

22

P125D

P140D

E30

E30

備注：
①電動執行器（簡稱氣動頭或氣缸）和電動執行器（簡稱電動頭）的尺寸，請另查閱執行器資料，以上為設計尺寸，與實物可能存誤差。
②如果是選擇技術參數中的特選項目或客戶有特制要求時，請向我們另行索取尺寸表；
③表中氣動頭型號為常規配置，若用戶氣源及工況條件較好，則可優化執行器配置減少成本，若工況條件差，則需加大執行器規格。
